3M多功能會議報告廳項目概述
3M中國有限公司上海辦事處是世界500強企業3M在中國大陸的總辦事處。由于其公司規模大，且需要和各個地區進行時常聯系，現在3M中國總部需要一間多功能會議報告廳，以滿足多媒體會議、視頻會議、培訓等功能要求。對于系統配置，要求體現出：先進、易用、智能化，并要符合各項標準及規范。其在設備的選型上，盡量選擇該類設備的專業品牌產品，在滿足用戶使用功能和基本的性價比的前提下，選擇具有同行業內領先水平和完善售后服務的產品。最終3M選擇了ITRON可編程集中控制系統。
|
 |
|

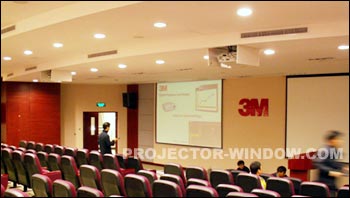

3M多功能會議報告廳 |
項目要求和設計
報告廳概況
3M多功能會議報告廳面積為200多平方米，平面外形近似于圓形。由大屏幕視頻顯示、會議擴聲、信號切換和集中控制四大部分組成。根據3M公司要求，整個報告廳要能夠進行視頻會議，培訓，職工大會等不同用途的會議，不同功能之間的變換要迅速可靠。其中投影系統使用2臺3M投影機和電動幕。擴聲使用了BIAMP的數字信號處理器。視頻會議運用Polycom視頻會議系統。信號切換使用ITRON的AV和VGA矩陣。整個報告廳設有主席臺和觀眾席兩部分。由于采用的設備多，功能變化大，3M特別強調操作要簡便，系統穩定性要高。
|
 |
|
報告廳平面圖 |
多功能報告廳的控制內容如下：
1、2臺安裝于升降架上的投影機。投影機的升降、開關機和信號切換（RS232/繼電器）。
2、2臺球型攝像頭與Polycom視頻會議系統聯動（紅外）。
3、1臺DVD播放機和1臺錄像機播放控制（紅外）。
4、1套Polycom視頻會議系統操作控制（RS232）。
5、1臺RGB8*8矩陣的任意切換（RS232）。
6、1臺AV8*8矩陣的任意切換，并根據實際需要將視頻、音頻分開或同步控制（RS232）。
7、2塊投影幕的上升/停止/下降（繼電器）。
8、報告廳內燈光的明暗調節和設置場景（RS232）。
為了便于操作，所有設備的控制均通過無線觸摸屏和情景式控制面板進行。
系統要點
1）整個報告廳要在不同用途中快速變換。燈光，設備等要在不同狀態中自由切換。
2）通過多個變量編程方式控制矩陣切換器，最大限度減少按鈕，實現音視頻同步任意切換，純視頻任意切換，純音頻任意切換，方便了操作者的使用。
3）設備眾多，操作繁瑣。需要設計操作界面及相應控制編碼，以方便用戶操作使用。
4）該報告廳的擴聲系統主要集中在中部，在圓形的報告廳中會產生較多的回聲，對于音響和噪聲抑制的要求較高。普通的音響產品無法滿足需要。工程師以BIAMP數字信號處理器為核心，對報告廳內的所有輸入聲音信號進行數字化處理，消除室內的回聲和嘯音。這個處理器代替了其他繁瑣的設備和設置，依靠全數字的結構，取得了完美的室內聲音效果。
集中控制系統
為了滿足用戶的要求，工程師使用了ITRON
CI-SI8000可編程中央控制器。以這樣一個集中控制系統為核心，我們便可以構成一個極其專業、準確、高效的多媒體會議系統。
以CI-SI8000為核心，配合強電控制器，智能燈光控制器，紅外發射棒等，與上述設備共同組成一個完整的智能會議系統。配以無線觸摸屏和情景模式控制面板，實現人性化的操作。對應不同的報告廳使用要求，工程師為3M公司設計了6組情景模式按鈕。所有設備的操作都只需通過觸摸屏或控制面板上的一個按鈕就能解決。如果有預先沒有料到的使用需要，亦可根據用戶需求，自行編輯控制指令，方便簡捷，不需要更改現有設備便能滿足日后的不同需求。
|
 |
|
中控原理圖 |
會議室使用
以會議室要進行視頻會議為例，只需按動控制面板上的相應按鈕。總電源自動打開，會議室中的投影機和投影幕自行降下，在下降過程中，投影機便打開以減少待機時間。這時室內燈光自動調暗，攝像頭與Polycom主機線路連接。矩陣切換機在觸摸屏的控制下切換到相應信號源。幾個簡單的步驟，便開始了一次遠程視頻會議。會議結束時，同樣只需一個按鈕，所有設備依次關閉。總電源在中央控制器的時序控制下，在投影機散熱完畢后，自動切斷。
總結
ITRON集中控制系統的使用，將眾多會議設備的操作難度從會議使用者轉移到系統集成商，降低會議室控制的復雜性，大大提升了會議的效率，也減少了許多不必要的誤操作。
多功能會議報告廳設備清單
| 設備 |
品牌 |
數量 |
| 投影機 |
3M |
2 |
| 投影機吊架 |
|
2 |
| 電動幕 |
3M |
2 |
| 數字信號處理器 |
BIAMP |
1 |
| 效果器 |
萊思康 |
1 |
| 自動混音器 |
|
1 |
| 調音臺 |
Soundcraft |
1 |
| 功放 |
CROWN |
3 |
| 音箱 |
JBL |
6 |
| 吸頂音箱 |
|
16 |
| DVD播放機 |
Pioneer |
1 |
| 錄像機 |
JVC |
1 |
| 硬盤錄像機 |
|
1 |
| 攝像頭 |
|
5 |
| 視頻會議系統 |
Polycom |
1 |
| 8×8 RGB矩陣 |
ITRON |
1 |
| 8×8 AV矩陣 |
ITRON |
1 |
| 調光器 |
ITRON |
1 |
| 強電控制器 |
ITRON |
1 |
| 集中控制主機 |
ITRON |
1 |
| 無線彩色觸摸屏 |
ITRON |
1 |
| 無線接收器 |
ITRON |
1 |
| 情景式控制面板 |
ITRON |
3 |
|
